交汇点讯 你的手机越用越烫、新款芯片越来越贵，根源到底是什么？其实答案很简单：统治全球半导体行业半个世纪的摩尔定律，已经走到了尽头。

过去几十年，全球芯片行业都固守一个套路：拼命缩小晶体管尺寸，在指甲盖大小的芯片上，塞进更多电路开关。电路越密集，芯片运行速度就越快。

但这条路如今走不通了。芯片制程卷到3纳米、2纳米、1纳米，已经逼近原子物理极限。再往下精进，不仅技术难度呈指数级暴涨，制造成本更是堪比造火箭，漏电、短路、发热等一堆顽疾也无法根治，行业陷入内卷。

就在全球半导体行业陷入瓶颈之际，华为抛出了一套中国自研新方案，打破行业僵局！

5月25日，在IEEE国际电路系统研讨会（ISCAS 2026）上，华为正式公布“韬定律”，为后摩尔时代的全球芯片产业探索出一个全新的发展方向。针对这项颠覆性技术，国家重大人才工程（A）专家、中国科协海智专家、江苏卓远半导体有限公司董事长张新峰接受新华日报·交汇点记者专访，作出了解读。

很多人分不清摩尔定律和“韬定律”的区别，张新峰用一个生活化比喻，讲透了逻辑原理：摩尔定律的核心是“越做越小”，华为“韬定律”的核心是“越叠越巧”。

传统平面芯片，就像一张画满信号触点的A4纸，上面密密麻麻的点位，就是负责传输信号的金属触角。过去几十年，工程师的所有工作，就是把这些触点改得更小、排得更密。

但这个操作有上限。当触点缩小到头发丝的万分之一级别，物理缺陷就会彻底暴露：极易漏电、频繁短路、功耗飙升，无论怎么优化都无法彻底解决。

华为跳出了“缩小尺寸”的内卷怪圈，换了一套全新思路：不再死磕单点尺寸，转而升级空间结构。

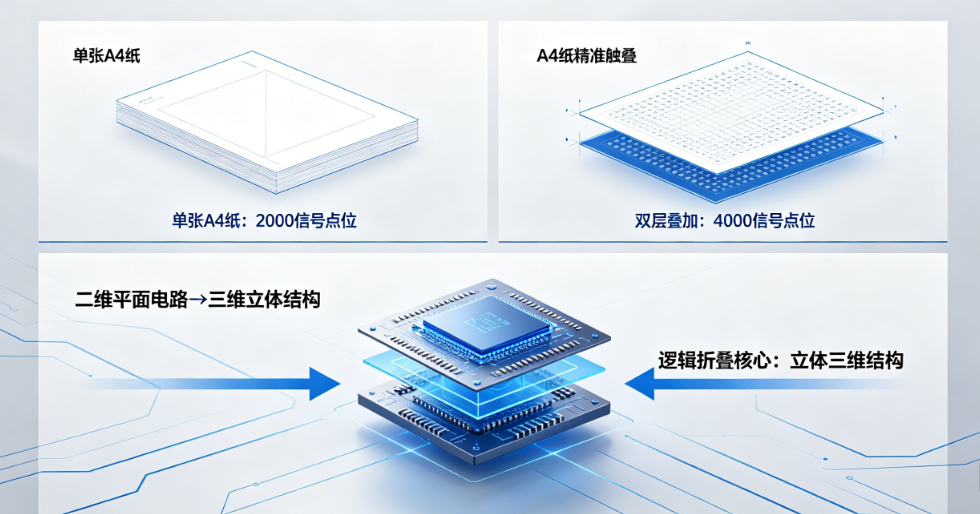

简单来说，就是不再执着于把一张A4纸上的点位画得更密，而是将两张布满触点的A4纸精准叠加，让上下两层触点完美对齐、精准互通。单张纸只能承载2000个信号点位，双层叠加后直接拥有4000个点位的性能，算力、效率直接翻倍。

这就是“韬定律”的核心：逻辑折叠。把二维平面的芯片电路，重构成立体三维结构，相当于在平坦的方寸芯片上，盖起了层层叠叠的摩天大楼。

看似只是简单“叠层”，背后却是全球顶尖的极致工艺，难度远超传统芯片制造。张新峰直言，这是目前全球半导体行业最难的精细手艺。

芯片上的触点都是微米级精度，数万颗触点叠加必须做到百分之百对齐，只要有一个点位偏移，整块芯片就会直接短路报废。更严苛的是，每一层芯片本身都是多层复合结构，叠加之后还要彻底规避漏电、发热失衡等问题。

通俗来讲，这不是简单盖平房，而是在指甲盖大小的方寸之地，精准搭建几十层的摩天大楼，还要保证每一层的线路、触点严丝合缝，容错率几乎为零。

在行业节点上推出“韬定律”，绝非偶然。当下摩尔定律早已力竭，制程内卷已经触碰到物理天花板，1纳米之后再无精进空间，超高的研发和制造成本，让全球企业不堪重负。整个半导体行业都在苦苦寻找后摩尔时代的破局之路。

而华为此时推出“韬定律”，释放出重塑全球半导体格局的重磅信号：中美半导体产业，将迎来全新的分工合作格局。

“美国擅长0到1的原创理论突破，中国擅长1到100的工程落地和极致量产。”张新峰表示，过去六年，华为低调深耕折叠芯片技术，已经悄悄量产了381款基于“韬定律”的芯片产品，全面覆盖手机、人工智能、车载设备、工业智造等多个领域。

这一成果，也是华为向全球行业传递的清晰态度：半导体行业无需无休止内卷博弈，欧美深耕前沿理论创新，中国落地极致工程量产，双向互补、共生共赢，才是行业未来的发展方向。

对于普通消费者来说，大家最关心的问题莫过于：搭载“韬定律”芯片的手机，体验到底有多强？我们什么时候能用上？

答案很明确：今年秋天就能落地商用。

华为2026年秋季即将发布的全新麒麟芯片，将首次完整落地“逻辑折叠”技术，手机体验将迎来全方位升级。首先是网速与运算速度大幅提升，芯片核心模块通过立体折叠紧密贴合，信号传输路径大幅缩短，运行效率跨越式提升。

其次是功耗骤降、续航升级。同等运算量下，折叠芯片的能耗更低，手机电池的耐用度显著提升。最关键的发热问题也得到完美解决，虽然多层叠加会带来散热难题，但华为通过全新材料搭配立体散热结构，彻底攻克了这一核心痛点，告别手机发烫卡顿。

“韬定律”的问世，势必会颠覆整个全球半导体产业。张新峰预判，三星、英特尔、台积电等行业巨头，未来都会入局三维折叠芯片赛道。这不是华为独享的专利技术，而是全行业的全新发展方向。

但华为已经牢牢抢占先发优势，凭借多年技术积累、381款量产芯片的实战经验和密集的专利布局，稳稳站在了行业赛道的最前沿。正所谓一流企业定标准，华为不是空喊口号，而是用实打实的量产成果，为后摩尔时代的芯片行业制定全新规则。

同时业内也理性提醒，切勿神化“韬定律”。它并非万能技术，核心是模式创新叠加底层工艺革新，就像普通自行车接入互联网升级为共享单车，产品本质没变，但形态和价值彻底升级。

芯片的基础材质、核心架构没有颠覆，但通过三维折叠、精准封测的全新模式，实现了性能、密度、效率的跨越式翻倍。按照华为的规划，未来五年，将把折叠芯片的综合密度提升至传统1.4纳米制程的水平。

这也意味着，未来芯片行业的竞争逻辑将改写：不再比拼谁的光刻机更精密、谁的制程更小，而是比拼谁的堆叠工艺更精巧、空间利用率更高。

最后，张新峰总结道：摩尔定律带领人类半导体产业走到了原子物理的门口，而华为“韬定律”，彻底推开了通往三维立体芯片的全新大门。未来的半导体行业，不再是零和博弈的厮杀，而是全球技术、产业的融合共生，开启硅基科技的全新纪元。

新华日报·交汇点记者 张宣
